臥式離心泵的工作原理及主要組件

發布人：隔膜泵廠家發布日期：2020-11-24 點擊率：本文關鍵詞：臥式離心泵,ISW臥式離心泵,離心泵廠家

臥式離心泵的工作原理

臥式離心泵葉輪安裝在泵殼2上，固定在泵軸3上，泵軸直接由電動機驅動。液體吸入口4在泵殼體的中間連接到吸入管5、液體通過下部閥6和吸入管進入泵。泵殼的液體排出口8連接到排出管9。

在啟動離心泵之前，泵殼中充滿了要運輸?shù)囊后w。啟動后，啟動后，葉輪須由軸驅動并與葉片之間的液體一起高速旋轉。在離心力的作用下，液體從葉輪的中心拋到葉輪的外邊緣以獲取能量，并在蝸殼泵殼體中高速離開葉輪的外邊緣。在“蝸殼”中，流路的逐漸膨脹會減慢液體的速度，將一些動能轉化為靜壓能，然后終將其在高壓下流入排放管并送到需要的地方。當液體從葉輪的中心流到外邊緣時，在葉輪的中心會形成恒定的真空。儲罐中高于液位的壓力高于泵入口的壓力，因此液體被連續推入葉輪。只要葉輪連續旋轉，就可以看到液體不斷被抽吸和排出。

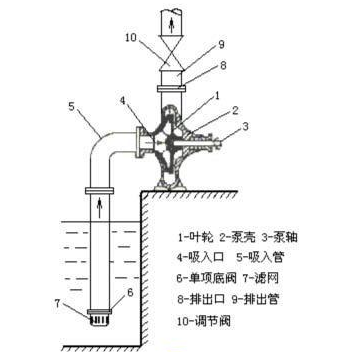

離心泵安裝圖

臥式離心泵的主要組件

離心泵的主要組件是葉輪，泵殼和軸封裝置。

1、葉輪

葉輪的功能是將原動機的機械能直接傳遞給液體，以增加液體的靜壓能和動能（主要是增加靜壓能）。葉輪通常具有6-12個后彎曲葉片。葉輪有三種類型：開放式，半封閉式和封閉式。

開放式葉輪在葉片的兩側均沒有蓋，易于制造且易于清潔。適用于運輸具有大量漂浮固體的物料。效率低并且輸送流體壓力不高。半封閉式葉輪位于吸力側。沒有蓋板，但在另一側有一個蓋板，適合于運輸易于沉積和顆粒的物料，效率低，封閉的葉輪在葉輪的兩側都有前蓋板和后蓋板，效率很高。適合運輸。含有雜質的清潔液體。

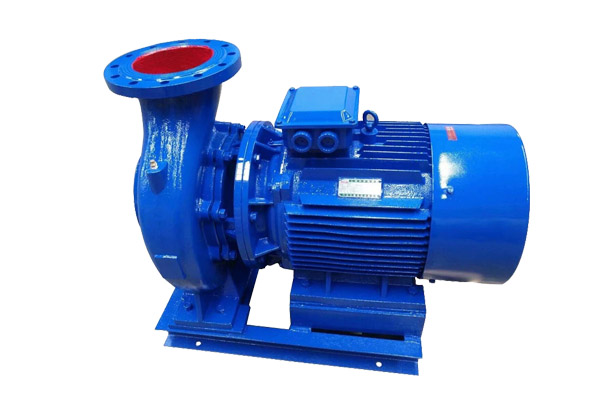

ISW臥式離心泵
