離心泵廠家介紹臥式離心泵的基本結構及工作原理

發布人：隔膜泵廠家發布日期：2021-04-27 點擊率：本文關鍵詞：離心泵廠家,臥式離心泵

臥式離心泵廣泛應用于各個領域。離心泵幾乎是供水系統必不可少的設備，當將供水管網用作人體血管系統時，心臟的血壓源就是離心泵。由于臥式離心泵是重要的設備，因此要消耗大量的功率！為了在合理經濟的選擇中使用水泵并確保向水生植物供水，有必要了解離心泵的工作原理和基本結構性能。

臥式離心泵由于具有廣泛的性能（包括流量損失，揚程，中性特性），體積小，結構簡單，操作方便，流量均勻。在制造上，臥式離心泵具有壽命長，購買成本低，運行成本低等優點。

臥式離心泵的基本結構和工作原理應以將動能轉化為靜能為主題。離心泵利用由葉輪的高速旋轉產生的離心力來提取液體等，并且其特征在于大量的涂覆和廣泛的涂覆范圍。除工業應用外，離心泵還廣泛用于農業灌溉，城市供水，電廠循環水供應和城市污染預防等領域。

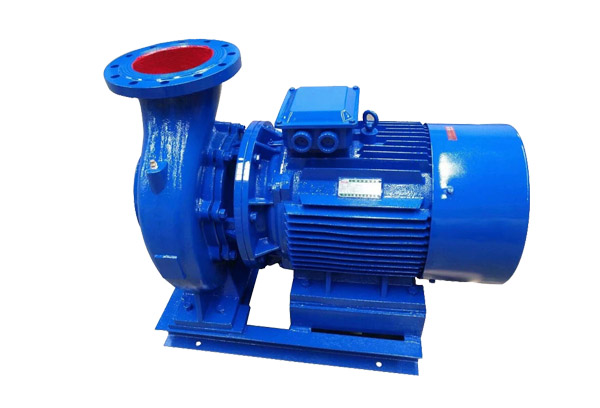

ISW臥式離心泵

1、臥式離心泵的基本結構

臥式離心泵的基本部件是高速旋轉葉輪和固定螺桿泵殼體。具有一些（通常為4至12個）向后彎曲葉片的葉輪固定在泵軸上，由電動機驅動，并隨泵軸高速旋轉。葉輪是直接作用于泵中液體的組件，是離心泵的能量供應。泵殼中間的吸油口與吸油管相連，吸油管的底部有一個單向底閥。泵殼側的排出口通過調節閥與排出管路連接。

2、臥式離心泵的工作原理

離心泵啟動時，泵軸使葉輪高速旋轉，迫使葉片之間的預填充液體旋轉。在慣性離心力的作用下，液體從葉輪中心徑向向外移動。當液體流過葉輪時，會獲得能量，靜態能量會增加，流速也會增加。當液體離開葉輪并進入泵殼時，泵殼內的流路逐漸膨脹，速度降低，部分動能轉化為靜能，并切向流入排放管。因此，蝸殼泵殼體不僅是收集從葉輪流出的液體的部件，而且還是能量轉換裝置。從葉輪中心向外噴灑液體會在葉輪中心形成低壓區域。在儲罐中的液位與葉輪中心之間的勢能差的影響下，液體被吸入葉輪中心。葉輪的連續運行使液體得以連續吸入和排出。離心泵中液體獲得的機械能是靜態能的增加。

在啟動離心泵之前，如果要輸送的液體沒有填充到泵殼中，則須強調由于低空氣密度和中心區域，葉輪旋轉后產生的離心力。葉輪不足以在吸水箱中形成液體。由于低壓，不可能啟動離心泵來輸送液體。這表明離心泵沒有稱為冷凝的自吸能力。在吸入管路上安裝有一個單向下部閥，以防止在啟動之前注入泵殼的液體從泵殼中流出。進入泵殼的吸入管中的空氣會導致空氣粘附。
