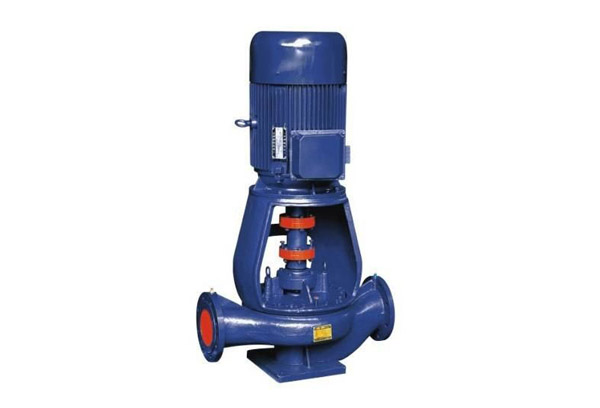

ISGB便拆式管道離心泵

便拆立式管道泵、ISGB型便拆立式管道離心泵是在ISG型泵的基礎上開發成功的一種結構新穎，技術先進的產品。便拆式管道泵特別是在整體結構上進行大膽突破設計。采用獨立軸承體、泵軸支撐，解決了原來立式泵靠電機軸承支撐的不足之處；采用好水力模型的葉輪，消除了原立式泵軸向力大的不足之處；電機采用Y系列標準通用電機，解決原立式泵加長軸電機配套更換難的問題；同時100％的便拆結構，解決了更換大功率水泵的軸承、機械密封、葉輪、泵軸的難題。

查看更多【離心泵】產品

021-62586878

ISGB便拆式管道離心泵概述

便拆管道泵與國內同類產品相比，具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等等，無可代替的優點。在立式泵系列產品中屬國內前列，各項技術居，是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規各種離心泵的較理想產品。

ISGB便拆式管道離心泵工作條件

泵系統較高工作壓力為1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa(泵揚程工作壓力大于1．6MPa時應在訂貨另行提出，以便在制造時泵的過流部件和聯接部件采用鑄鋼)。

輸送介質為清水或物理化學性質類似清水的其它液體。(輸送介質帶有細小顆粒的應在訂貨時另行說明，以便裝配耐磨式機械密封)。

環境溫度≤40℃，海拔高度≤1000m，相對濕度≤95%。

新光明作為專業的離心泵廠家告訴你管道離心泵的基本結構。

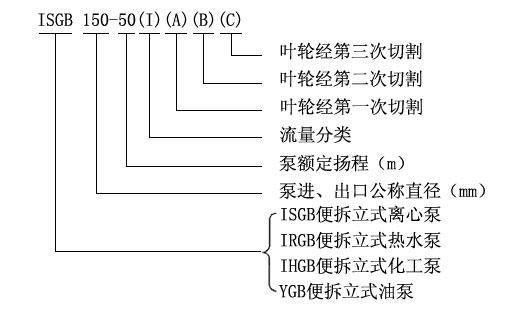

ISGB便拆式管道離心泵型號意義

ISGB便拆式管道離心泵產品優勢

1、立式結構，安裝調試方便，設計的電機和泵體采用聯接體聯接，同心度高、加工精度高，占地面積大大減少，縮減了泵房建筑投資30％一60％。底腳穩固、結構緊湊、精美的鑄造和外觀處理賦予立式離心泵新的美感，使產生品煥發藝術的魅力，可以和國外著名廠家立式泵媲美。

2、配用國內著名廠家生產的Y系列標準通用電機，運行平穩、ISGB型便拆立式管道離心泵噪音低。

3、軸承采用著名品牌精密軸承，精度高、可靠性好、壽命長。

4、葉輪采用90年代較好可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。

5、電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。

6、可拆卸硬性中間聯軸器，使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性好。

7、機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成，耐高溫、高壓，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。

8、便拆式管道泵泵蓋結構設計，只要卸下硬性中間聯軸器、泵蓋螺母，即可十分輕便取出軸承座。泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。

ISGB便拆式管道離心泵性能參數

型號	流量Q		揚程	效率	轉速	電機功率	必需汽蝕余量	重量
	H		%	N	P	NPSHr	W	W
ISGB40-12.5	4.4	1.22	13.2	48	2900	0.55	2.3	35
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
ISGB40-12.5A	3.9	1.08	10.6	52	2900	0.37	2.3	35
	5.6	1.56	10
	7.4	2.06	9
ISGB40-20	4.4	1.22	21	41	2900	1.1	2.3	35
	6.3	1.75	20	46
	8.3	2.31	18	43
ISGB40-20A	3.9	1.08	17.6	40	2900	0.75	2.3	33
	5.6	1.56	16	45
	7.4	2.06	14.4	41
ISGB40-32	4.4	1.22	23	35	2900	2.2	2.3	50
	6.3	1.75	32	40
	8.3	2.31	30	40
ISGB40-32A	4.1	1.14	29	34	2900	1.5	2.3	45
	5.9	1.64	28	39
	7.8	2.17	26.3	39
ISGB40-32B	3.8	1.06	25.5	34	2900	1.1	2.3	40
	5.5	1.53	24	38
	7.2	2	22.5	37
ISGB40-50	4.4	1.22	51	26	2900	4	2.3	75
	6.3	1.75	50	33
	8.3	2.31	48	32
ISGB40-50A	4.1	1.14	45	20	2900	3	2.3	65
	5.9	1.64	44	31
	7.8	2.17	42	30
ISGB40-50B	3.7	1.03	38	29	2900	2.2	2.3	55
	5.3	1.47	36
	7	1.94	34.5
ISGB40-80	4.4	1.22	82	24	2900	7.5	2.3	110
	6.3	1.75	80	28
	8.3	2.31	74	28
ISGB40-80A	4.1	1.14	72	24	2900	5.5	2.3	105
	5.9	1.64	70	28
	7.8	2.17	65	27
ISGB40-80B	3.8	1.06	61.5	23	2900	5.5	2.3	80
	5.5	1.53	60	27
	7.2	2	56	26
ISGB40-12.5(I)	8.8	2.44	13.2	55	2900	1.1	2.3	35
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
ISGB40-12.5(I)A	8	2.22	10.6	60	2900	0.75	2.3	32
	11	3.06	10
	14.5	4.03	9
ISGB40-20(I)	8.8	2.44	21.5	49	2900	1.5	2.3	40
	12.5	3.47	20	58
	16.3	4.53	57	57
ISGB40-20(I)A	8	2.22	17	57	2900	1.1	2.3	35
	11	3.05	16
	14.5	4.03	14
ISGB40-32(I)	8.8	2.44	33	45	2900	3	2.3	60
	12.5	3.47	32	52
	16.3	4.53	30	51
ISGB40-32(I)A	8.2	2.28	29	44	2900	2.2	2.3	50
	11.7	3.25	28	51
	15.2	4.22	26	50
ISGB40-32(I)B	7.3	2.38	26	50	2900	1.5	2.3	45
	10.4	2.89	24
	13.5	3.75	20
ISGB40-50(I)	8.8	2.44	51.2	38	2900	5.5	2.3	90
	12.5	3.47	50	46
	16.3	4.53	48	46
ISGB40-50(I)A	8.3	2.31	45	37	2900	4	2.3	80
	11.7	3.25	44	46
	15.3	4.25	42	45
ISGB40-50(I)B	7.5	2.08	37	40	2900	3	2.3	70
	10.6	2.94	36
	13.8	3.83	34
ISGB40-80(I)	8.8	2.44	81.2	31	2900	11	2.3	150
	12.5	3.47	80	38
	16.3	4.53	77.5	40
ISGB40-80(I)A	8.2	2.28	71	38	2900	7.5	2.3	100
	11.6	3.22	70
	15.2	4.22	68
ISGB40-80(I)B	7.6	2.11	61.4	37	2900	7.5	2.3	95
	10.8	3	60
	14	3.89	58
ISGB40-80(I)C	7.1	1.97	53.2	36	2900	5.5	2.3	90
	10.1	2.87	52
	13.1	3.64	50.4
ISGB50-12.5	8.8	2.44	13.6	55	2900	1.1	2.3	40
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
ISGB50-12.5A	8	2.22	11	60	2900	0.75	2.3	35
	11	3.05	10
	14.5	4.03	9
ISGB50-20	8.8	2.44	21.5	49	2900	1.5	2.3	45
	12.5	3.47	20	58
	16.3	4.53	17.8	57
ISGB50-20A	8	2.22	17	57	2900	1.1	2.3	40
	11	3.05	16
	14.5	4.03	14
ISGB50-32	8.8	2.44	33	45	2900	3	2.3	60
	12.5	3.47	32	52
	16.3	4.53	30	51
ISGB50-32A	8.2	2.28	29	44	2900	2.2	2.3	50
	11.7	3.25	28	51
	15.2	4.22	26	50
ISGB50-32B	7.3	2.38	23	50	2900	1.5	2.3	46
	10.4	2.89	22
	13.5	3.75	20.5
ISGB50-50	8.8	2.44	52	38	2900	5.5	2.3	105
	12.5	3.47	50	46
	16.3	4.53	48	46
ISGB50-50A	8.3	2.31	45.8	37	2900	4	2.3	85
	11.7	3.25	44	45
	15.3	4.25	42	45
ISGB50-50B	7.5	2.08	40	44	2900	3	2.3	70
	10.6	2.94	38
	13.8	3.83	35
ISGB50-80	8.8	2.44	82	29	2900	11	2.3	160
	12.5	3.47	80	38
	16.3	4.53	77.5	40
ISGB50-80A	8.2	2.28	71.5	29	2900	7.5	2.3	120
	11.6	3.22	70	38
	15.2	4.22	68	41
ISGB50-80B	7.6	2.11	61.5	27.5	2900	7.5	2.3	115
	10.8	3	60	37
	14	3.89	58	40
