IS IR臥式離心清水泵產品概述
IS、IR單級單吸臥式清水離心泵系根據標準IS02858所規定的性能和尺寸設計，其技術標準均向標準靠攏，達到先進水平。它是我國推廣的節能泵類產品之一。 IS IR臥式離心清水泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。供吸送清水及物理化學性質類似水不含固體顆粒的液體。臥式離心泵廣泛適用于工農業及城市、排水、消防供水等。 IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封， 能互換；全系列泵的懸架也只有四種。 泵轉速分為2900和1450轉／分兩種。
【離心泵廠家】清水臥式離心泵的工作原理及應用范圍
IS IR臥式離心清水泵性能如下
2900轉／分 1450轉／分 較大流量： 240米3／分400米3／分 較高總揚程： 125米 55米 較高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少) 較高工作溫度：80℃ 允許吸入管路壓力0.3MPa，泵的較高使用壓力1.6MPa。
IS、IR型單級單吸臥式清水離心泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。

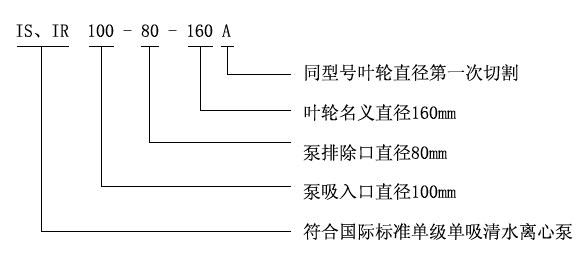

IS IR臥式離心清水泵型號意義
IS IR臥式離心清水泵裝配與拆卸
臥式離心泵在裝配前應首先檢壹零件有無影響裝配的缺陷，并擦洗干凈，方可進行裝配。
1、予先可將各處的連接螺栓，絲堵等分別擰緊在相應的零件上。
2、予先可將0形密封圈、紙墊、毛氈等分別放置在相應的零件上。
3、予先可將密封環和填料、填料環、填料壓蓋等依次裝到泵蓋內。
4、將滾動軸承裝到軸上，然后裝到懸架內，再合上壓蓋，壓緊滾動軸承，并在軸上套上連接螺栓。
5、將軸套裝在軸上，再將泵蓋裝在懸架上，然后再將葉輪、止動墊圍.葉輪螺母等裝上并擰緊。后將上述組件裝到泵體內，并擰緊泵體、泵蓋上的連接螺栓。
在上述裝配過程中，一些小件如平鍵、檔油盤、檔水?軸套內0形密封圍等容易遣漏或裝鉗順序，應特別注意。泵拆卸順序基本上可按裝配順序的反向進行。
IS IR臥式離心清水泵安裝
臥式離心泵安裝的好壞對泵的運行和壽命有重要影響，所以安裝和校正須仔細進行。泵的外形及安裝尺寸。
1、安裝和校正：
1）清除底座上的油膩和污垢，把底座放在地基上。
2）用水平儀檢查底座的水平度，允許用楔鐵找平。
3）用水泥澆灌底座和地腳螺栓孔眼。
4）水泥干固后應檢查底座和地腳螺栓孔眼是否松動，合適后擰緊地腳螺栓，重新檢查水平度。
5）清理底座的支持平面，水泵腳及電機腳的平面，并把水錄和電機安裝到底座上去。
6）聯軸器之間應保持一定的間隙，檢查水泵軸和電機軸中心線是否一致，可用薄墊片調整使其同心。
測量聯軸器的外園上下，左右的差刖不得超過0.1mm，兩聯軸器端面間隙一周上大和小的間咪差別不得超過0.3(mm
2、安裝說明：
1）泵的安裝高度，管路的長度.直徑、流速應符合計算，力求減少不必要的損失。
2）長距輸送時應取較大的管徑，泵的管路應有自己的支架，不允件管路的重量加在泵上，避免把泵壓壞。
3）排出管路如裝逆止閥應裝在閘閥的外面。
IS IR臥式離心清水泵起動停止與運轉
1、起動：
1）應在機^聯結前確定是電動機的旋轉方向是否正確，泵的運轉是否靈活。
2）關閉吐出管路上的閑閥。
3）向泵內灌滿水，或用真空泵引水。
4）接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上的閘閥，并調節到所需要的工況，在吐出管上的閘閥關閉的情況下，泵連續工作的時間不得超過3分鐘。
2、停止：
1）逐漸關閉吐出管路上的閘閥，切斷電源。
2）如環境溫度低于0℃，應將泵內水放出，以免凍裂。
3）如長期停止使用，應將泵拆卸清洗上油，包裝保管。
3、運轉：
1）在開車及運轉過程中，須注意觀察儀表讀數，軸承發熱，填料漏水和發熱及的振動和雜音等是否正常， 如果發現異常情況，應即時處理。
2）軸承溫度高不大于80℃，軸承溫度不得比周圍溫度超過40℃。
3）填料正常，漏水應該是少量均?。
4）軸承油位應保持在正常位置上，不能過高或過低，過低時應及時補充潤滑油。
5）如密封環和葉輪配合部位的間隙磨損過大應更換新的密封環。
離心泵廠家-新光明推薦您查看臥式離心泵相關內容：
離心泵廠家介紹臥式離心泵的基本結構及工作原理
【離心泵廠家】清水臥式離心泵的工作原理及應用范圍
IS IR臥式離心清水泵用途及特點
IS、IR型泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。
IS、IR型泵系根據標準IS02858所規定的性能和尺寸設計，其技術標準均向標準靠攏，達到先進水平。它是我國推廣的節能泵類產品之一。本離心泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。
IS IR臥式離心清水泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，能互換；全系列泵的懸架也只有四種。
泵轉速分為2900和1450轉／分兩種。
性能如下： 2900轉／分 1450轉／分
流量： 240米3／分400米3／分
高總揚程： 125米 55米
高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)
高工作溫度：80℃
允許吸入管路壓力0.3MPa，泵的高使用壓力1.6MPa。

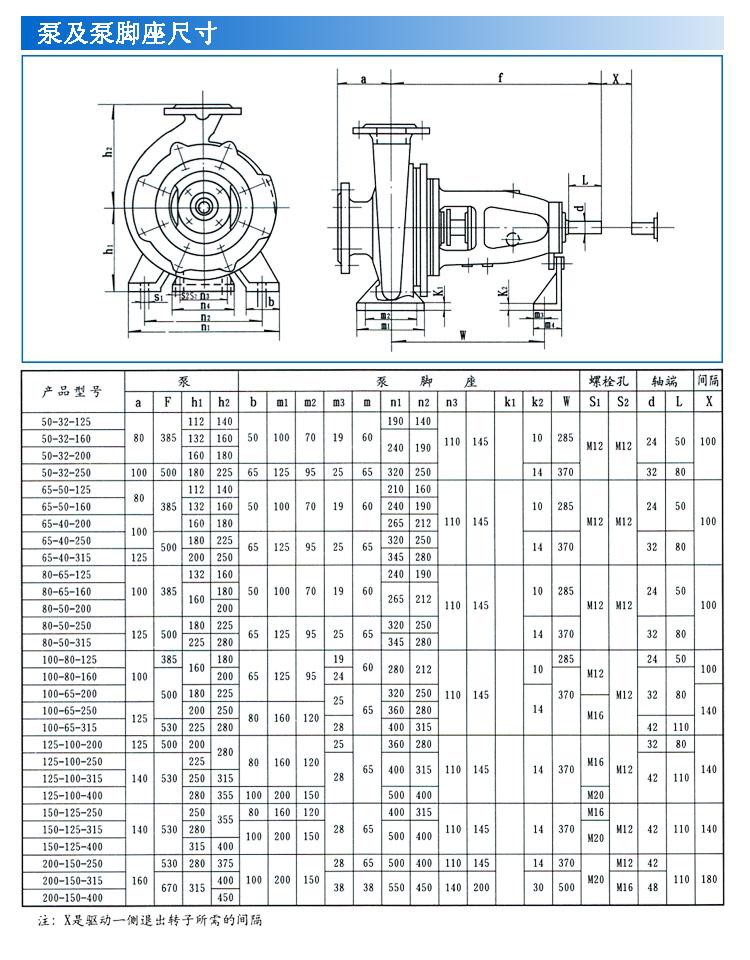

IS IR臥式離心清水泵安裝尺寸
